一、泵的概况
　　1、泵的类型

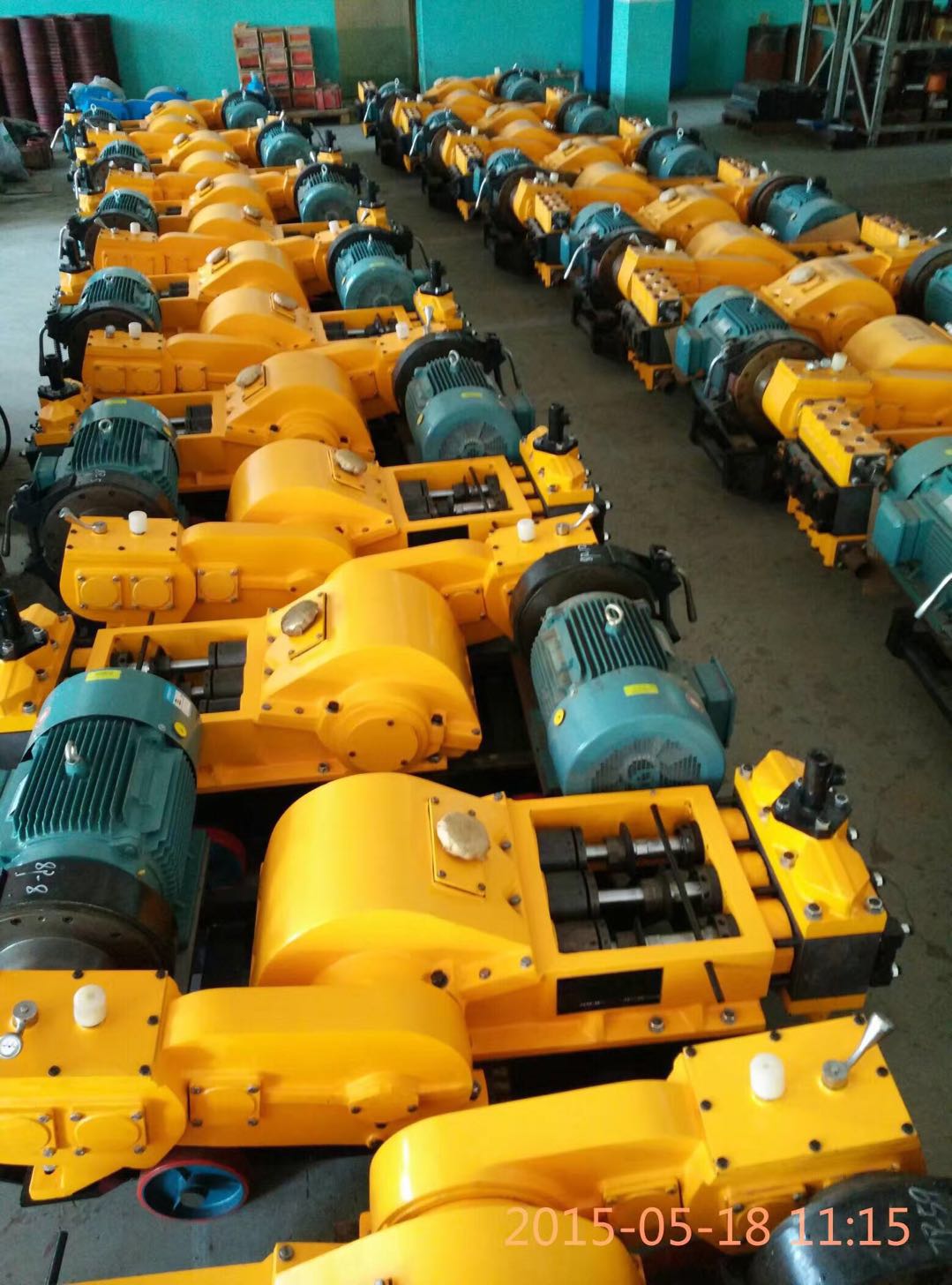

　　3SNS注浆泵属往复式单作用三柱塞泵。
　　
　　2、泵的功用
　　3SNS注浆泵是输送水泥浆或砂浆的注浆工程配套设备。适用于坝基工程、固结注浆、隧道注浆及其他注浆工程。也可代替泥浆泵用于地质岩心钻探工程。
　　
　　4、泵的特点：
　　⑴泵的流量是可调的，能满足注浆或钻探工艺的要求。
　　⑵该泵每运转周期流量波动值小（流量不均匀系数S＝1.04）。其单位时间总排量基本上是恒定的，排出压力的变化对其影响较小。
　　⑶用调节螺母来限压，操作方便，并起保护作用。
　　⑷泵在工况运转时，无外部运动件，以利安全生产。
　　⑸各密封件均采用耐磨材料制成，使用寿命长。
　　⑹该泵装拆方便。
　　⑺体积小，重量轻，移动灵活。
　　
　　二、工作原理
　　3SNS注浆泵由电机通过偏心轮带动柱塞往复运动，引起密闭的容积周期性改变，从形成腔室内外压力差变化，以吸入和排出液流输送流体，实现能量转换（工作原理如图如下）。
　　
　　图一、工作原理图（1.冷却水套2.柱塞3.吸入阀4.排出阀）
　　当柱塞由冷却水套的左端位置（左死点）向右移动时，柱塞左端工作室容积不断扩大。由于工作室是密封空腔，不与外界相通，所以左边工作室内压力逐渐降低，到达某一定程度时（形成负压），浆池中的液体在液面大气压力的作用下，挤开吸入阀进入工作室，直至柱塞移至***右边位置（右死点）为止——这一过程称为泵的吸入过程。
　　当柱塞到达右死点后，工作液停止吸入，吸入阀在自重力作用下被关闭。柱塞向左端移动时，液力端一边工作室容积缩小，工作液受挤，室内压力逐渐增大，拉开排出阀，液体排出。进入排出管道直至柱塞达到行程，左端终点（左死点）为止——这一过程称为泵的排出过程。
　　柱塞在一次往复过程中，吸入和排出液体各一次。活塞不断往复运动的结果，使液体连续吸入或排出。
